Tesařské úhelníky, RS 30, délka 305 mm, SOLA

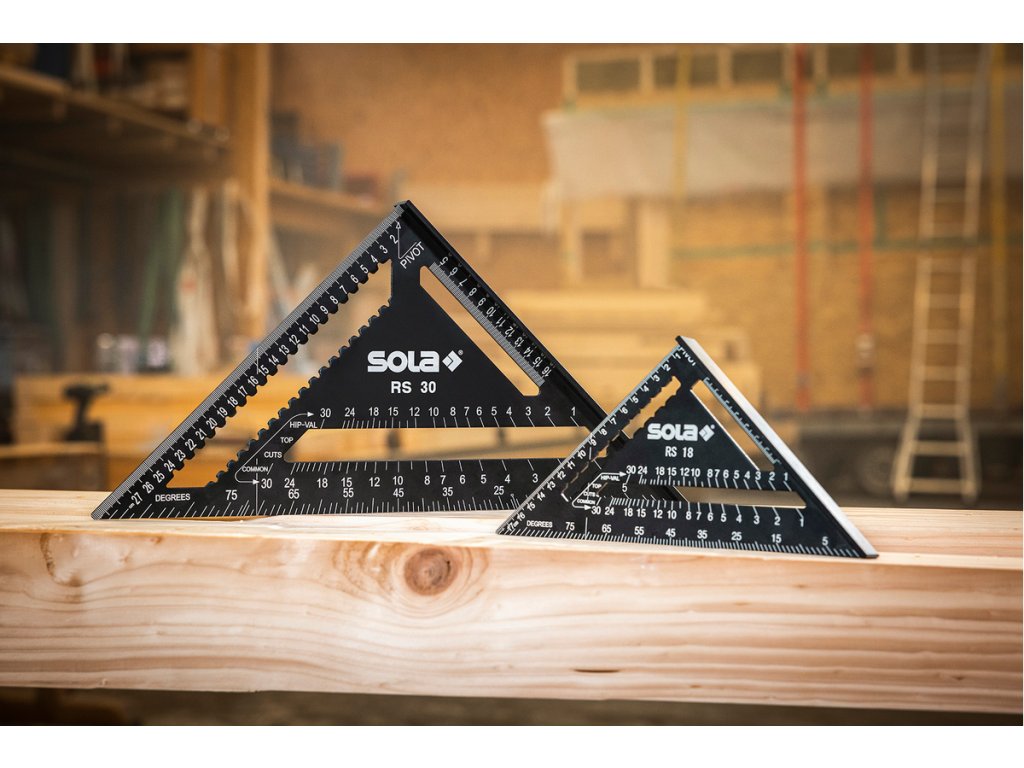

Příložný tesařský trojúhelník se také nazývá tesařský úhelník, rafter square nebo speed square a má tvar rovnoramenného pravoúhlého trojúhelníku s dorazem na odvěsně. Množství stupnic a výřezů dělají z metrického tesařského úhelníku multifunkční nástroj, který je ideální pro vyznačování linií a úhlů a slouží také jako rozrýsovací pomůcka a vedení pro pilu. Příložný tesařský trojúhelník se většinou vyrábí z oceli, hliníku nebo plastu a je opatřen metrickými mírami (milimetry, centimetry) nebo imperiálními mírami (palce). K běžným metrickým velikostem patří 18 a 30 cm a imperiálním velikostem 7 a 12 palců.

Různé stupnice a výřezy příložného tesařského úhelníku a praktická dorazová hrana jsou speciálně předurčeny pro práci se dřevem, tedy pro tesaře, stolaře a truhláře. Původně pochází příložný tesařský trojúhelník z Ameriky, kde je doteď používán především tesaři při stavbě střechy a u krokví v krovech střech. Proto také německý název „Sparrenwinkel“ resp. anglický „rafter square“ (rafter = Sparren = krokev). S příložným tesařským trojúhelníkem lze vypočítávat stoupání, resp. úhel pro běžnou krokev (common rafter), nárožní krokev (hip rafter), úžlabní krokev (valley rafter) a námětkovou krokev.

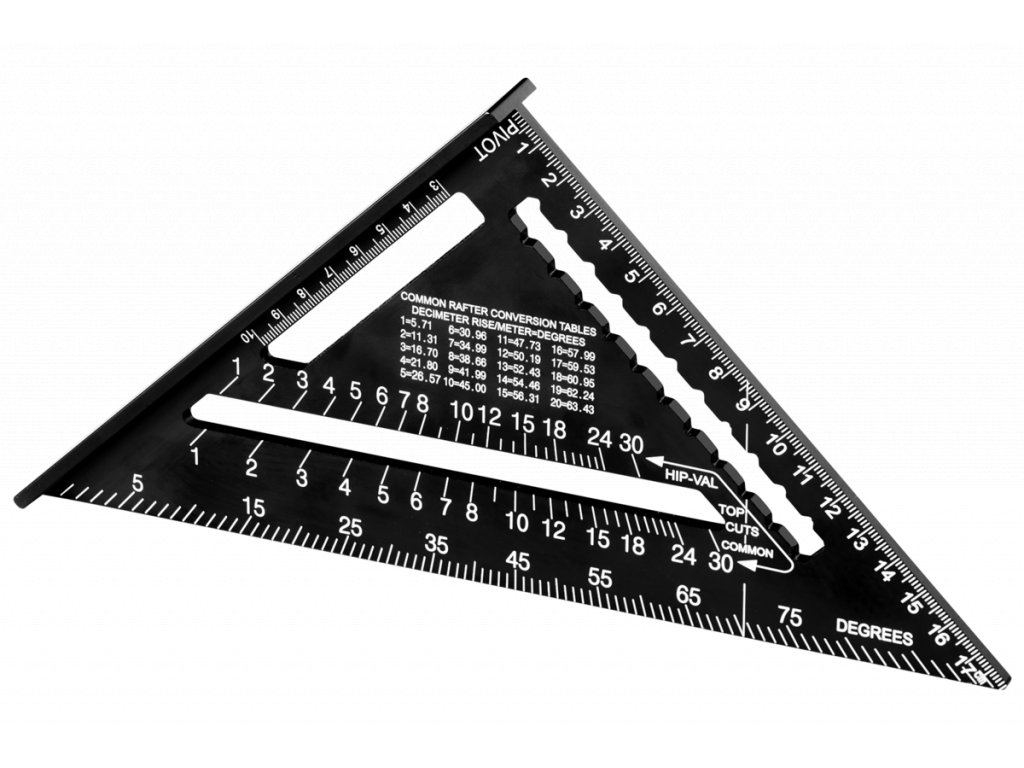

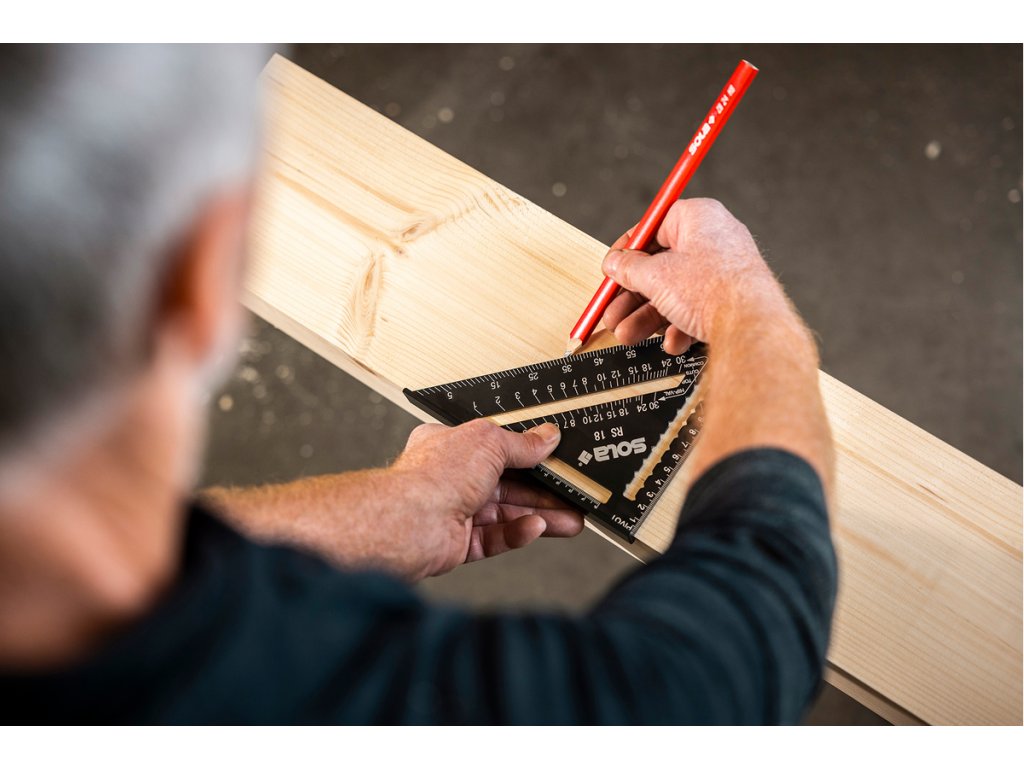

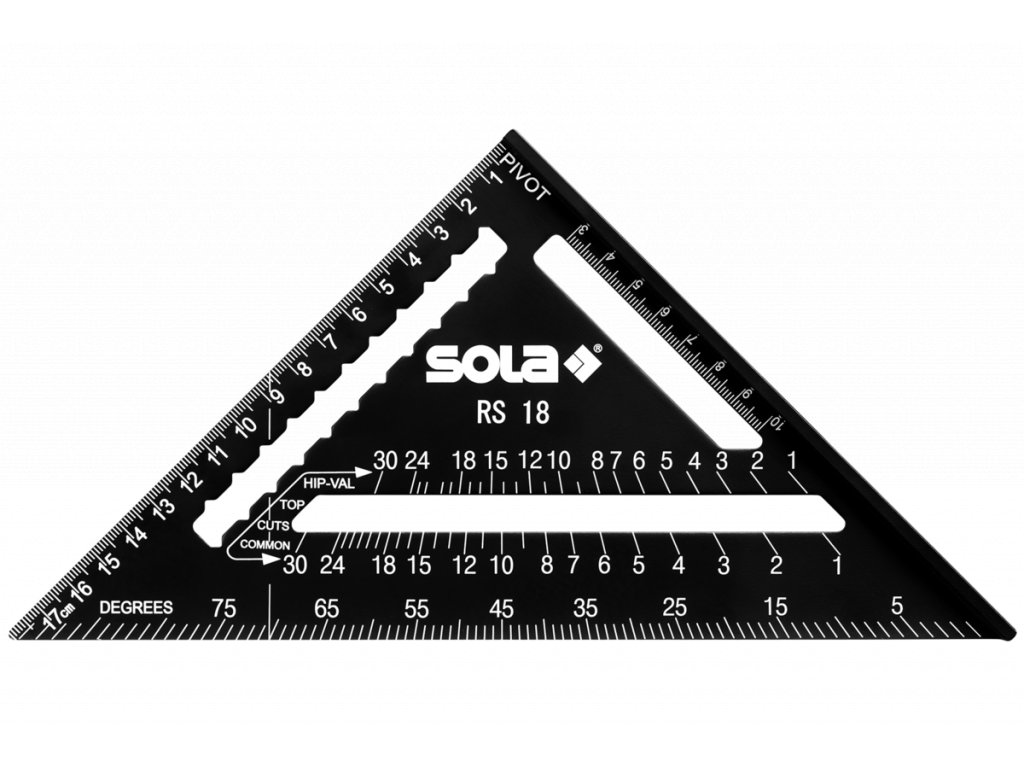

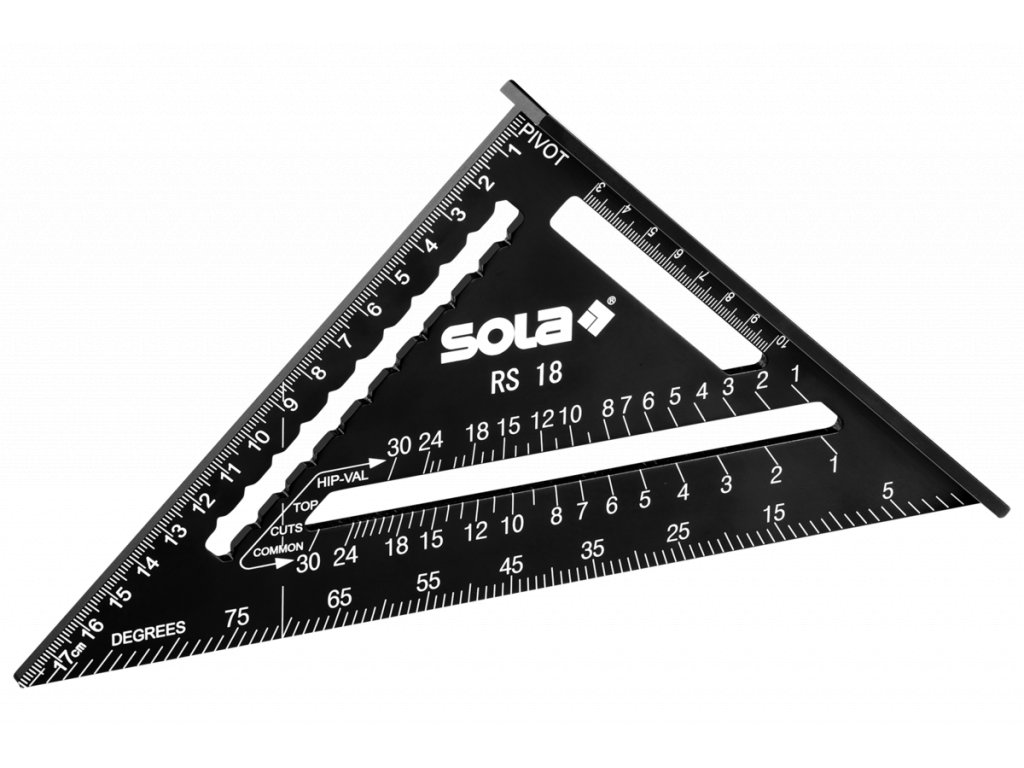

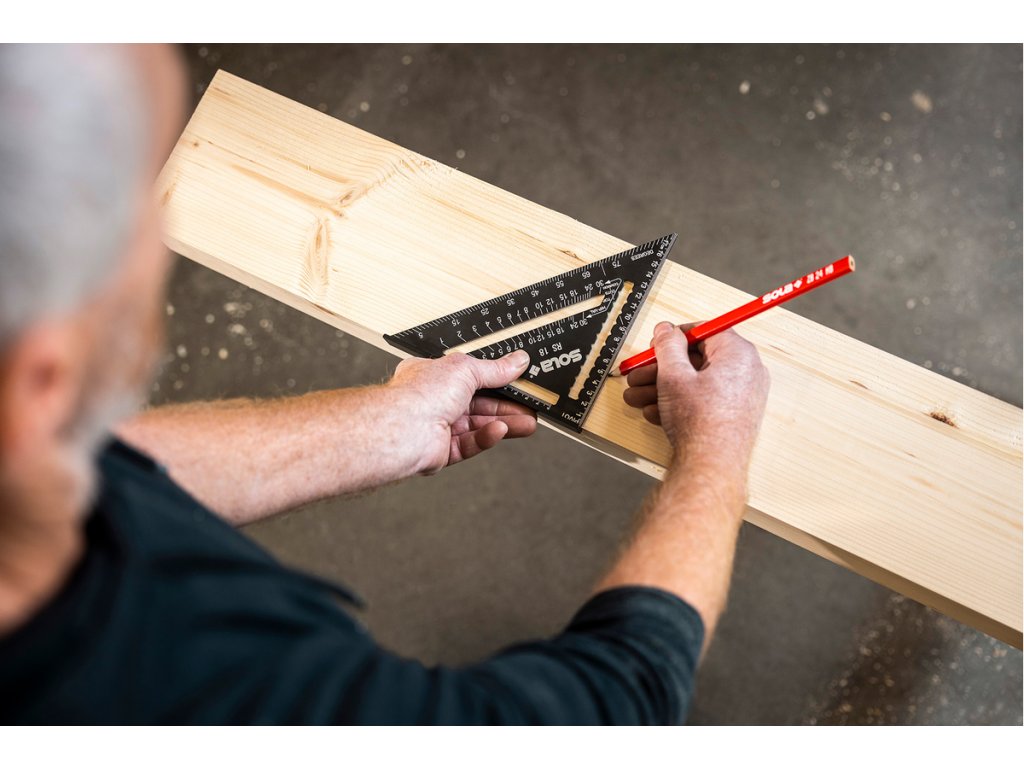

Příložný tesařský trojúhelník od společnosti SOLA spojuje funkce pravítka, příložného úhelníku, pokosového úhelníku, úhloměru, rozrýsovací pomůcky, vedení pro pilu a měřiče střešních krokví. Metrický tesařský úhelník ve tvaru pravoúhlého trojúhelníku má robustní doraz na jedné odvěsně pro přesné vyznačování úhlů 90 a 45°. Navíc slouží doraz i jako pomůcka, resp. vedení pro pilu. Rovnoběžně k dorazu je umístěn výřez s metrickou stupnicí v mm a cm (offsetová stupnice), která je ideální pro vyznačování kolmých linií. Měřicí rameno druhé odvěsny má také metrickou stupnici, která umožňuje rychlá měření. Pod touto stupnicí je výřez se zářezy, pomocí kterých lze zakreslovat horizontální resp. vertikální linie. Přepona je vybavena stupňovou stupnicí pro měření úhlů mezi 0 a 90°. Požadovaný stupeň úhlu se stanovuje na základě protilehlého otočného bodu (označení na tesařském úhelníku: PIVOT). Rovnoběžně se stupňovou stupnicí se nachází další výřez se dvěma stupnicemi pro řez námětků. Spodní stupnice je určena pro běžné krokve (označení na tesařském úhelníku: COMMON), zatímco horní je určena pro nárožní a úžlabní krokev (označení na tesařském úhelníku: HIP-VAL). V pravém úhlu ke stupňové stupnici je značkovací pomůcka 90° pro řez vaznic.

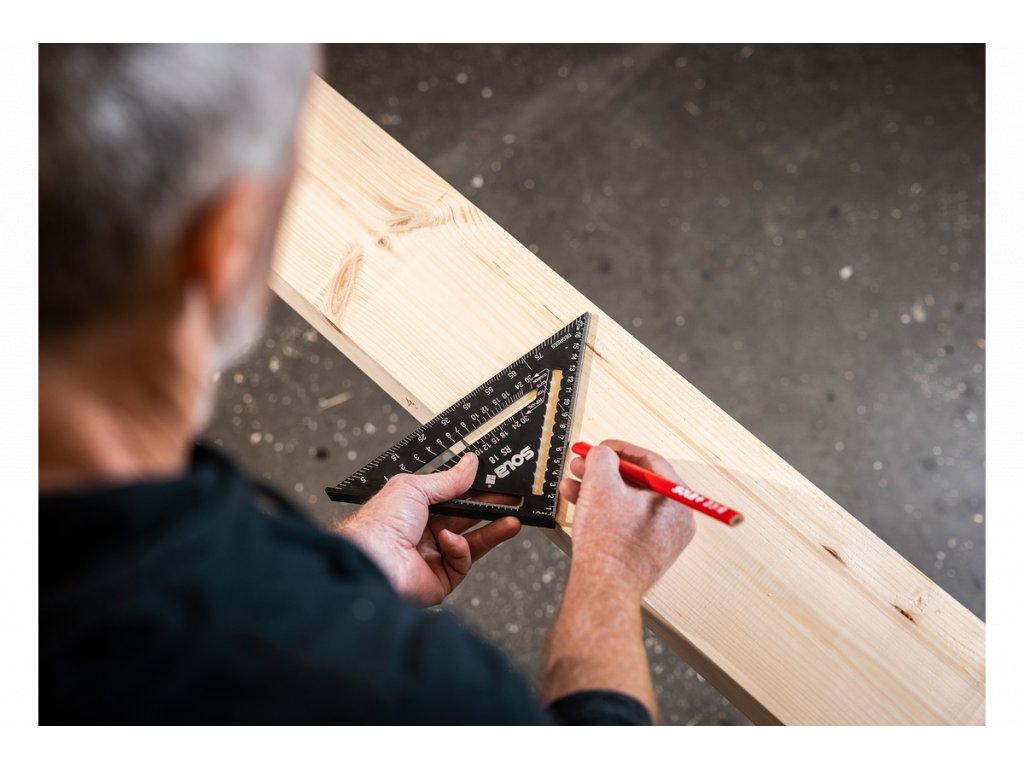

Speciální funkce příložného tesařského trojúhelníku, která se používá především v Americe, je přířez střešních krokví (anglicky „rafters“). Tesařský úhelník od společnosti SOLA k tomu disponuje vlastní stupnicí pro běžné krokve („common rafters“) a nárožní („hip rafters“) a úžlabní („valley rafters“) krokve. Pomocí spodní stupnice COMMON lze přiřezávat běžné krokve pro stavbu střechy. Běžné krokve jsou krokve, které probíhají z hřebene rovně dolů. Stupnice je založena na stoupání střešní krokve, která se udává v decimetrech na metr. Na zadní straně příložného tesařského trojúhelníku se nachází přepočtová tabulka. Z tabulky lze odečíst, že například stoupání 1 decimetr na metr v přepočtu odpovídá úhlu 5,71°. Horní stupnice HIP-VAL je vhodná pro nárožní a úžlabní krokev, která neprobíhá z hřebene rovně dolů, ale pod úhlem. Protože jsou nárožní a úžlabní krokve delší než běžné krokve, je nutné si vzít pro přířez na pomoc stupnici HIP-VAL.
