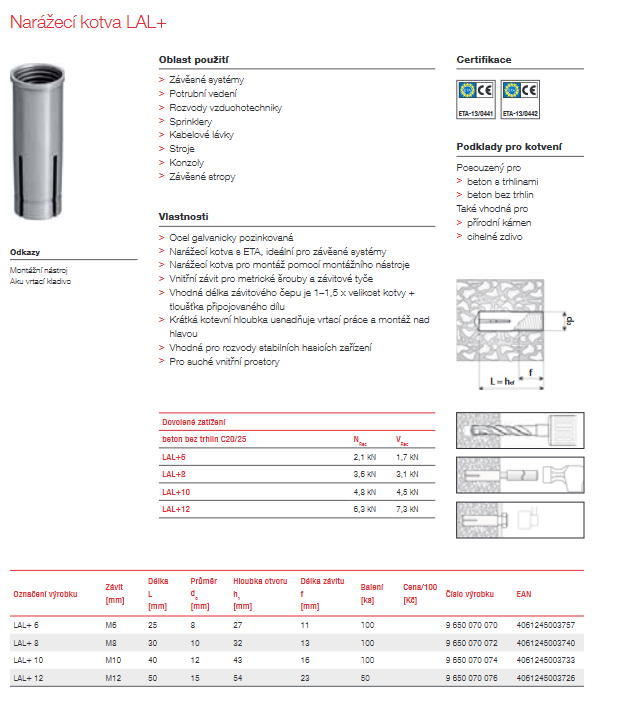

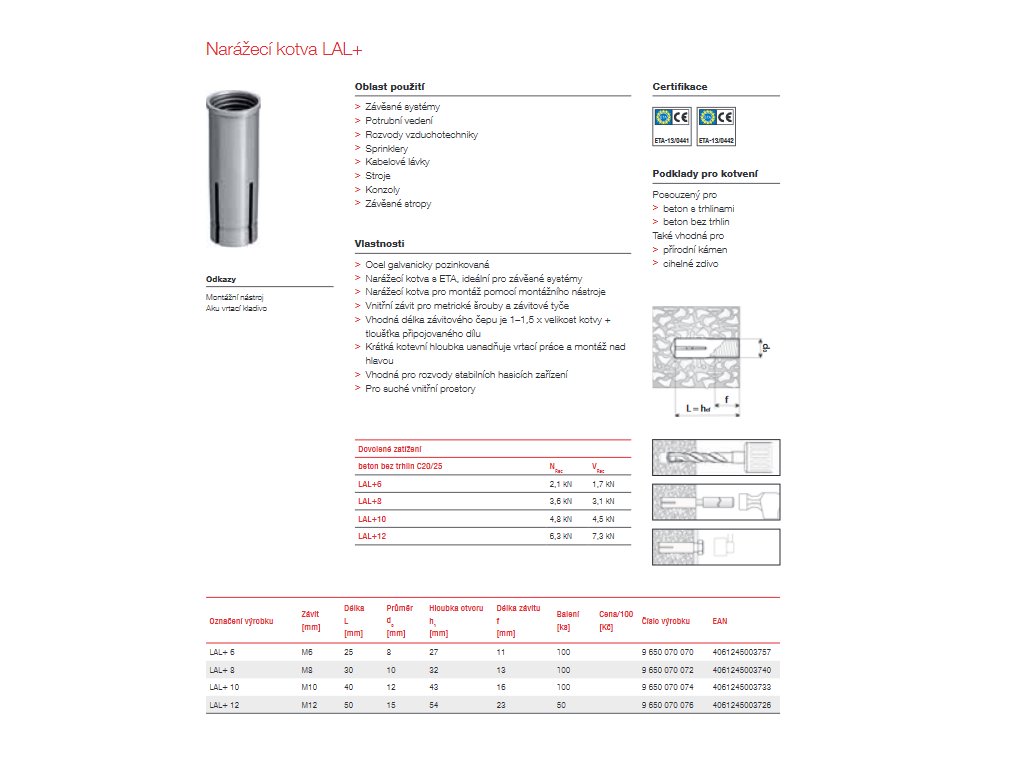

EJOT Narážecí kotva LAL+

Oblast použití

• Závěsné systémy
• Potrubní vedení
• Vzduchové kanály
• Požární systémy
• Kabelové lávky
• Stroje
• Konzoly
• Stropní držáky
• Rozvody stabilních hasicích zařízení

Vlastnosti

• Ocel pozinkovaná
• Narážecí kotva s ETA, ideální pro závěsné systémy
• Vnitřní závit pro metrické šrouby a závitové tyče
• Vhodná délka závitového čepu je 1–1,5 x velikost kotvy + tloušťka připojovaného dílu
• Krátká kotevní hloubka usnadňuje vrtací práce a montáž nad hlavou
• Vhodná pro rozvody stabilních hasicích zařízení
• Pro suché vnitřní prostory

Technické údaje

Charakteristické hodnoty LAL+6/ LAL+8/ LAL+10/ LAL+12

• Vnitřní průměr závitu: M6/ M8 /M10/ M12
• Jmenovitý průměr otvoru d₀: 8mm/ 10 mm/ 12 mm/ 15mm
• Účinná kotevní hloubka h_ef: 25 mm/ 30 mm/ 40 mm/ 50mm
• Max. hloubka zašroubování L_s,max: 11 mm/ 13 mm/ 16 mm/ 23 mm
• Min. hloubka zašroubování L_s,min: 6 mm/ 8 mm/ 10 mm/ 12 mm
• Průměr průchozího otvoru v připojovaném dílu d_f: 7 mm/  9 mm/ 12 mm/ 14 mm
• Max. utahovací moment T_inst max: 4 Nm/ 8 Nm/ 15 Nm/ 35 Nm

Dovolená zatížení LAL+6/ LAL+8/ LAL+10/ LAL+12

• beton s trhlinami C20/25 N_Rec: 1,9 kN/ 3,6 kN/ 4,8 kN/ 6,3 kN
• beton bez trhlin C20/25 V_Rec: 1,7 kN/  3,1 kN/ 4,5 kN/ 7,3 kN
